Sistemas de andamios
Andamios multidireccionales para geometrías complejas
Sistema de roseta y cuña que resuelve accesos irregulares, grandes superficies y configuraciones que ningún andamio de marco puede cubrir. El sistema de referencia para proyectos industriales.
Descripción
Un andamio de marco resuelve bien una superficie plana y regular. El problema aparece cuando el proyecto tiene equipos en medio, alturas distintas, ángulos que no son rectos o luces que hay que salvar. Ahí entra el sistema multidireccional.

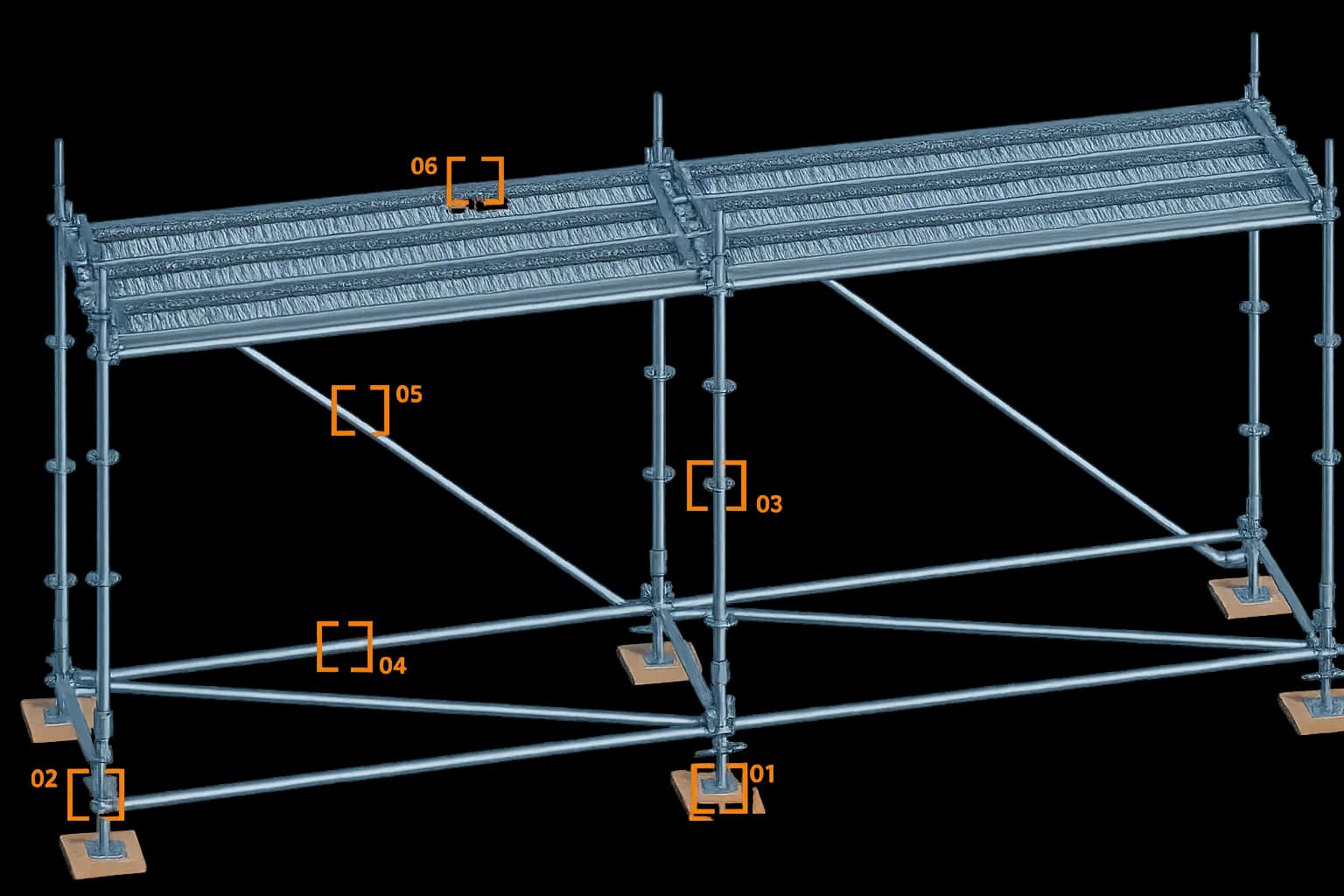

El principio es simple: un nodo de conexión (la roseta) soldado al montante vertical cada 50 cm, con múltiples posiciones de acople. Eso permite conectar horizontales y diagonales en distintos ángulos y armar prácticamente cualquier geometría sin recurrir a soluciones improvisadas.
Es el sistema que se usa en paradas de planta, mantenimiento mayor, torres de acceso, pasarelas y voladizos. También es el que más se beneficia de un trabajo previo de ingeniería: bien diseñado, rinde mucho más que un sistema de marco en el mismo proyecto.
Configuraciones disponibles
- Andamio de trabajo perimetral o volumétrico, según superficie a intervenir.

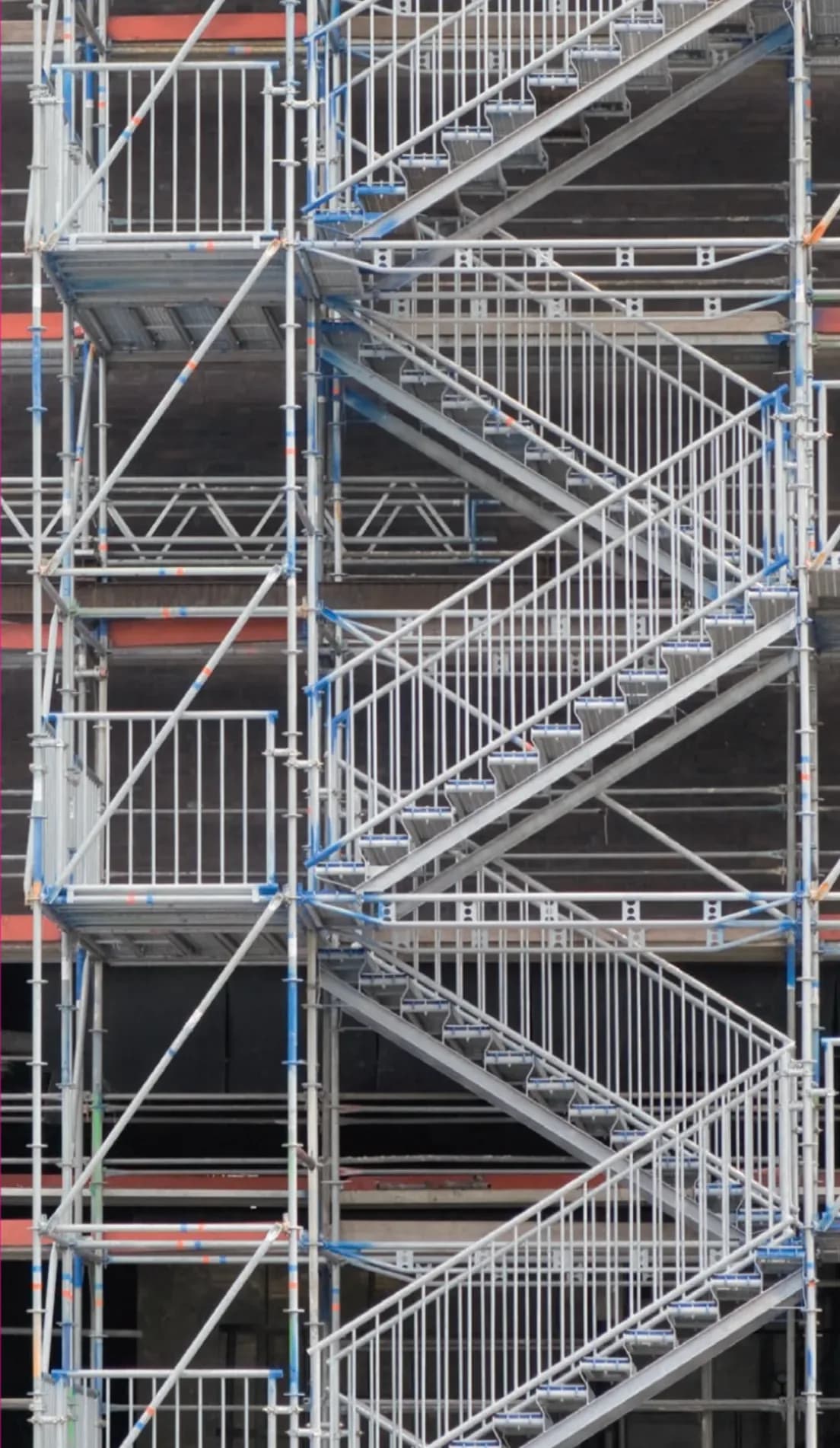

- Torre de acceso con escalera interior para circulación segura entre niveles.
- Pasarela o puente con vigas de celosía para salvar luces sin apoyos intermedios.
- Voladizo y plataforma en ménsula para alcanzar zonas sin base disponible.
- Encofrado de apoyo y torres de carga para soporte temporal de estructuras.
Ventajas
- Conexión por roseta y cuña: alta rigidez estructural y uniones sin holgura.
- Hasta ocho conexiones en un mismo nodo, para combinar horizontales, diagonales y accesorios.
- Montaje y desmontaje rápidos: la cuña se asegura con un golpe de martillo.
- Resuelve geometrías irregulares, espacios confinados y equipos que no se pueden mover.
- Escalable a grandes alturas y grandes volúmenes manteniendo el control estructural.
- Galvanizado en caliente: durabilidad en uso intensivo a la intemperie y en ambiente industrial.
Aplicaciones
- Andamiaje industrial en minería, energía, celulosa y plantas de proceso.
- Paradas de planta y mantenimiento mayor con plazos críticos.
- Configuraciones alrededor de equipos, estanques, calderas y ductos.
- Torres de acceso y escaleras de evacuación para circulación técnica.
- Pasarelas y cubiertas con luces importantes mediante vigas y elementos especiales.
- Voladizos, plataformas a medida y ampliaciones por etapa.
Andamios Multidireccionales en terreno
Ficha técnica
Especificaciones
| Tipo de sistema | Modular multidireccional de roseta y cuña |
|---|---|
| Material | Acero galvanizado en caliente |
| Paso de roseta | Cada 0,50 m en el montante vertical |
| Conexiones por nodo | Hasta 8 acoples simultáneos |
| Diámetro tubular | 48,3 mm — estándar del sector |
| Unión | Cabezal de cuña con ajuste por martillo |
| Elementos disponibles | Horizontales, diagonales, ménsulas, vigas de celosía, escaleras |
| Diseño de la configuración | Requiere levantamiento e ingeniería previa en proyectos complejos |
Seguridad y normativa
Criterios de uso
- Referencias europeas EN 74 (elementos de unión) y EN 12811 (equipamiento temporal de obra) aplicadas al sistema.
- En configuraciones especiales — voladizos, pasarelas, grandes luces — corresponde documentación técnica de respaldo.
- Arriostramiento, amarre y verificación de aplome antes de habilitar la estructura para uso.
- Liberación mediante tarjeta de habilitación bajo supervisión competente.
Las referencias normativas indican el marco bajo el cual trabajamos. La configuración final y la documentación aplicable a tu proyecto se definen en el levantamiento.
Cómo trabajamos este sistema
Montaje y Desmontaje
Cuadrillas propias para montaje, desmontaje, modificación e inspección de estructuras de andamiaje.
Ingeniería de Andamios
Levantamiento, diseño de configuración, planificación por etapas y documentación técnica de respaldo.
Arriendo de Andamios
Equipamiento disponible con despacho, retiro y asesoría de configuración incluida.
Preguntas sobre andamios multidireccionales
¿Cuándo conviene multidireccional en vez de andamio de marco?
Cuando la geometría no es regular, cuando hay equipos u obstáculos que no se pueden mover, cuando se necesitan voladizos o pasarelas, o cuando la altura y la carga superan lo razonable para un sistema de marco. En superficies planas y regulares, el marco suele ser más económico.
¿Se puede combinar con otros sistemas de andamio?
Solo con homologación de mezcla del fabricante. Combinar sistemas sin esa validación cambia el comportamiento estructural y no es aceptable como práctica.
¿Requiere memoria de cálculo?
En configuraciones estándar, no. En voladizos, pasarelas, torres de carga, grandes luces o cuando lo exige el mandante, sí. Es parte de nuestro servicio de ingeniería de andamios.
¿Es más lento de montar?
Por componente es más rápido que un andamio tubular tradicional, porque la unión se resuelve con una cuña y un martillo. En configuraciones complejas el tiempo total depende sobre todo de la calidad de la planificación previa.
